創奇科技有限公司

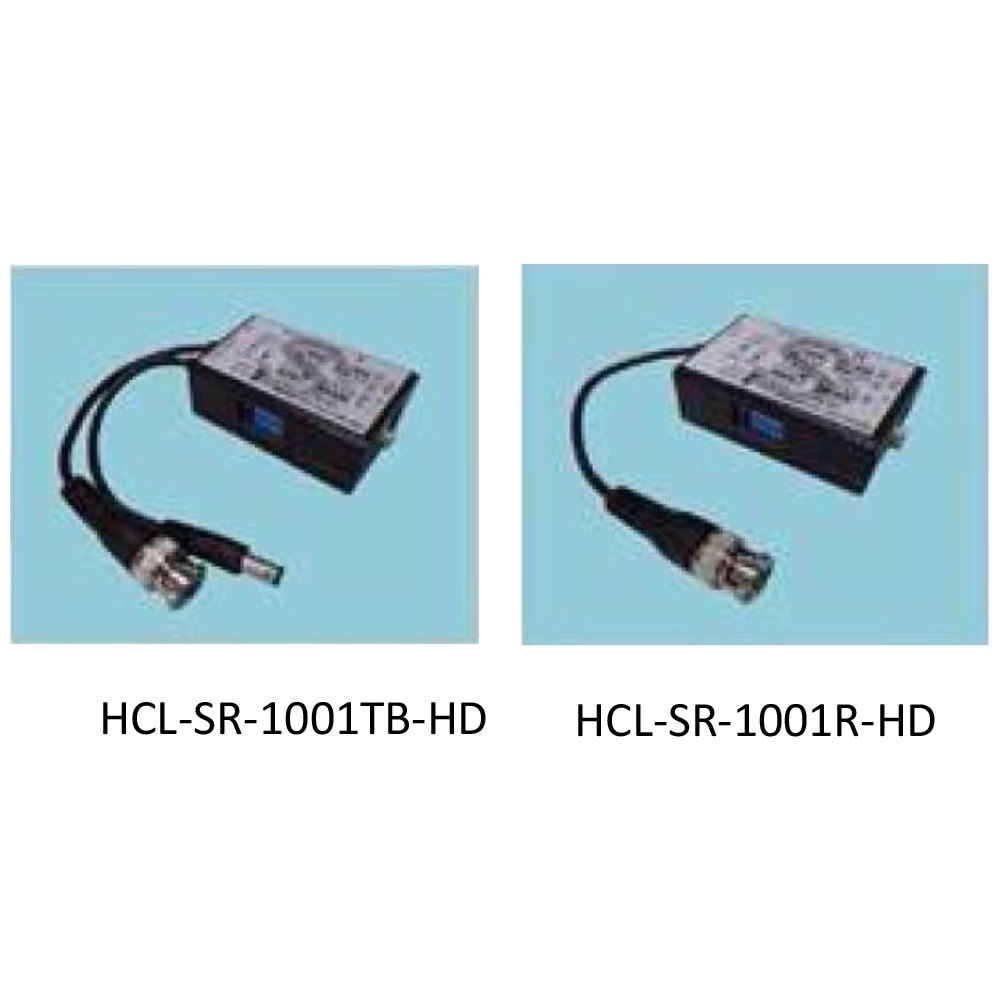

HCL-SR-1001R-HD.HCL-SR-1001TB-HD
絞線影像放大器

  1. 產品採用鋁合金外殼重量輕、體積小可直接放置於攝影機保護罩內可防塵、防潮,產品應用性更好。
  2. BNC 公頭設計,使得 HCL-SR-1001TB-HD 可直接與攝像機連接,HCL-SR-1001R-HD 也可直接與 DVR 連接、減少轉接過程所可能出現的應用異常及信號損失,更適合集成安裝及應用。
  3. 傳輸距離長,當 HCL-SR1001TB-HD&HCL-SR-1001R-HD 配對用一條 CAT6 的網路線使用時,傳輸距離理論上視頻訊號 960H 或 AHD 最遠可達 600 米/CVI 最遠可達 500 米/TVI 最遠可達 500 米。
  4. 超低消耗功率設計<0.5W
  5. 採用快速穩的彈簧式接線端子接口,施工安裝更迅速方便具體自動辨別功能。
電源
電源供應12V
電源功耗40Ma
環境
工作溫度0°C ~ +60°C
工作濕度10% to 85%RH (no condensation)
電源&外觀環境
尺寸65(W) x 39(D) x 24(H) (不含線材長度)
絞線 技術規格
視頻輸入0.5 – 1.0V p-p / 75Ω
視頻增益增益曲線最大值 20 dB
視頻接口BNC 公座
傳輸距離CAT6 網路線 960H&AHDD 達 600 米/ CVI 可達 500 米/ TVI 可達 500 米
視頻帶寬30Hz ~ 50MHz

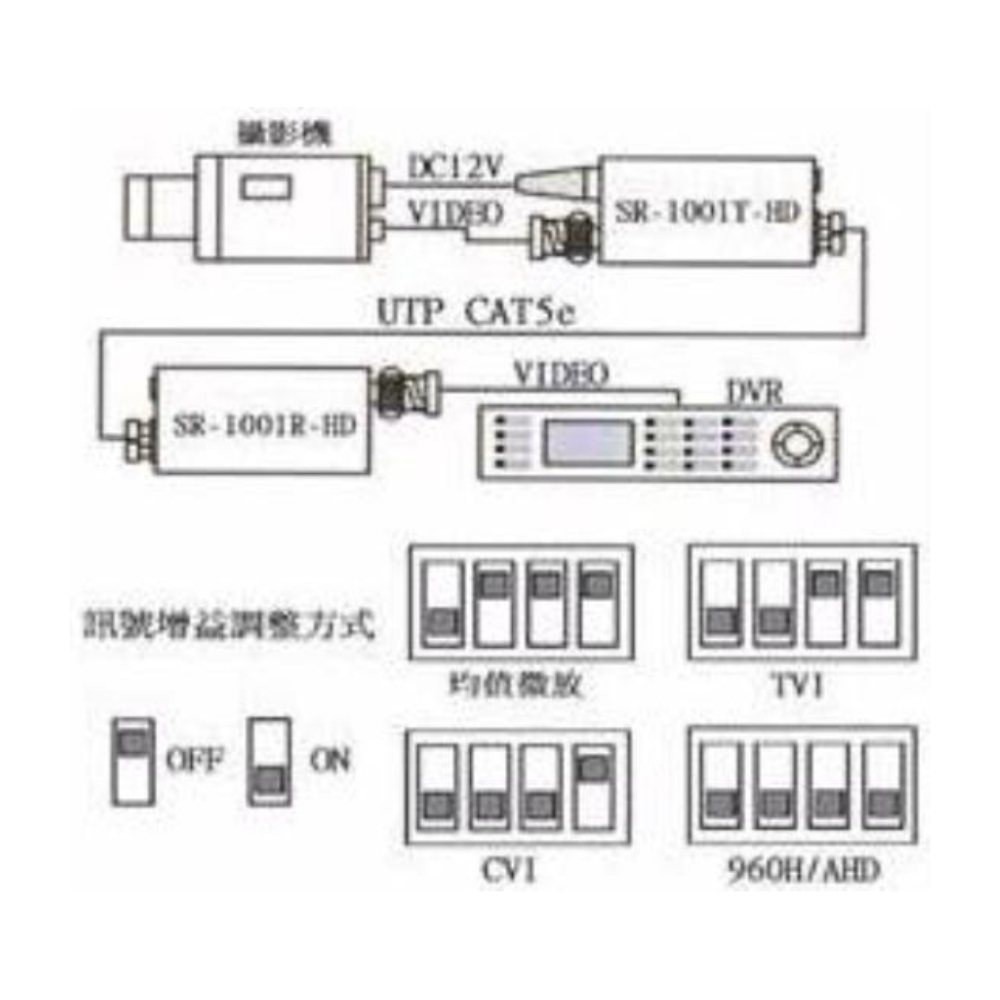

視頻調整方式使用指撥開關可依序調整 960H&AHD/CVI/TVI 攝影機的訊號增益
DC 輸出通過最大電流1A
